排疑解难丨拓达数字电梯系统给客户一份满意答卷!

浏览次数:2877   发布日期:2020-04-06

项目背景


依据国家特种设备发文规定,电梯必须要加装有五方对讲系统(五方对讲指:机房、轿厢、轿顶、坑底、监控室5个位置之间的可视对讲互通),以保证紧急救援畅通,才能符合电梯验收与年检要求。

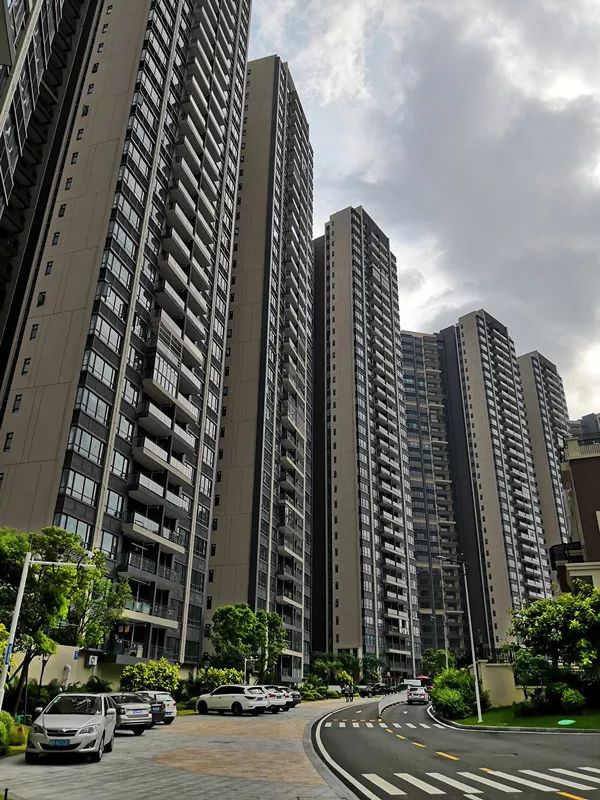

广东省某知名大型地产项目总占地约71万㎡,总建筑面积约120万㎡,项目包含别墅、酒店、商业中心、洋房等物业形态,紧邻自然生态湖泊建造,享湖景资源,与酒店隔湖相望,是一个自然资源与繁华都市生活美丽结合的住宅。

为了保证住户乘坐电梯的安全和更合理有效管理楼宇内电梯设备,管理方决定对自有物业内42套电梯加装带屏蔽的RVVP4*0.75 铜线的四线制的拓达数字电梯系统。


项目需求

1、实时链接监控中心与电梯,确保42套数字电梯系统实时连通;

2、通过无线网络,实时监控电梯轿厢状况,为电梯乘客提供安全保障;

3、支持一键报警呼叫,突发状况时系统快速应答,双向实时对讲;

4、实时检测电梯通话设备运行状态;

5、要求接通电梯求救就知道是那台电梯呼叫,要求值班人员随时可以回呼具体那台电梯;

6、支持通过主控中心对分布在小区内的电梯分机进行集中管理,统一设置,以便后期网络管理工作的进行;

7、要求电梯内的每次呼叫和通话主机都有录音记录,方便管理查询;

8、呼叫来电提醒,可同时与电梯机房、电梯轿顶、电梯底部之间双向对讲;

9、要求该电梯对讲系统具备高度的兼容性和后期扩展性,支持多方实时对讲,电梯多媒体播放,应急呼救应答,以及后期系统的扩展接入等。

10、单套系统可支持语音求助、视频联动、消防报警等多种业务,并通过统一的控制台界面完成监视监听、业务咨询、报警求助等工作;


组网链路图

图为该拓达数字电梯五方对讲系统的组网链路构成,利用原有的监控网络线路,无需重新布线,可靠性高,以小区物管处为局域网系统的主控中心,在该处安装一台数字电梯系统服务器 DT-1 为系统的主服务器,并接入电话 A10,支持实时呼叫应答,响应迅速!

此外,主控室的系统服务器通过小区监控局域网光纤线路,与安装在电梯机房的电梯母站进行连接,再由此延伸至电梯,通过随行电缆线连接通话分机,而监控视频则通过无线网桥进行无线传输,以此来实现电梯对讲系统的链路架构。


疑难解决

在42套拓达数字电梯系统顺利建成后,技术人员进行最后检验测试,发现只有两部电梯出现了有杂音和没反应的问题;拓达技术人员马上对其进行故障的排查与修复。


杂音

在监控室的IP电话,自带音量调节选项,已经把所有母站回传音量效果调到最佳。

母站都支持web管理,查看拨码对应的IP,在系统的【声音设置】选项,可以调节音量和MIC的大小。

音量的大小,决定轿厢通话器听到的声量;Mic的大小,决定轿厢通话回传监控室的音量。

解决方案

由于现场调试人员,在调节音量的过程中,把母站的Mic选项也调高了。这样会导致回传监控室声音过大,容易收杂音入MIC。(注:Mic 默认是0,不用改动)

没反应

在监控中心,拨打该单元号码(1005),第一次呼叫无法接通,而且通过PING包测试,发现对讲设备和监控设备都有丢包延迟现象。

在无丢包延迟的时候,进行第二次拨号,可以呼叫成功。随后,将电脑直连汇聚交换机,一样存在丢包延迟现象,接着尝试电脑直连光纤收发器,发现数据无延迟丢包。

测试结果显示,当通信正常时,对讲系统是可以正常运作的。而在通信故障时,需要多次呼叫才可以拨通对应的电梯号码。

现场的对讲系统和监控系统,是由同一个光纤收发器回传监控室。42部电梯的对讲设备与监控设备,外加道路监控、门禁监控等监控设备,集中汇聚在3台汇聚交换机。

据施工单位智能化调试方,原本交换机厂家规划,三台汇聚交换机各自接入光纤收发器和NVR数量都是限定的,而现场使用情况,超出规划(NVR超出17台,光纤收发器超过79个)。

解决方案

根据现场网络调试结果看,由于交换机负载过重,加之部分光纤和网线不通,导致网络通信出现丢包延迟。进而出现对讲系统呼叫没反应和通话无声音等现象,网络监控摄像头也存在画面卡顿与丢失现象。

经检查后得出结论就是在网络通信有问题的情况下,如果发生安全事故时,就需要多次拨打,才能连接监控室。长时间无法得到回应会使被困人员陷入紧张恐慌情绪,大大增加救援难度,后果不堪设想。

最后管理方接纳拓达技术人员的建议,通过增加汇聚交换机的数量,使负载量得到均衡,做好线路排查,保证网络通信稳定性,从而使全部设备都在线。



安装实景




提供及时呼救系统,将呼救信息快速有效传达




全天候无线视频监控,实时掌握电梯内情况


第一时间获取呼叫信息,掌握电梯内情况
