案例赏析|幼儿园WiFi覆盖解决方案

浏览次数:6405   发布日期:2017-01-12

        随着无线网络的兴旺发达,WiFi的应用也越来越广泛,家用无线网络,工商业WiFi覆盖,娱乐休闲场所,于教育行业的WiFi应用,无线覆盖到各行各业,也成为了新时代人类生活休闲的必需品之一。

        以东莞某幼儿园WiFi覆盖项目为例,该幼儿园处于即将竣工阶段,园内设施基本已经落成,各项配套也相对完善。本着打造品质化的幼儿教育机构,经反复考虑,决定为该项目接入无线网络进行WiFi覆盖,对园内宿舍区域进行WiFi全覆盖,在完善幼儿保障的同时也为园内教育人员提供良好的生活休闲环境。





    【项目需求】

   通过为该幼儿园接入WiFi覆盖系统,将满足以下项目需求:


  • 对园区内宿舍区域进行WiFi覆盖,保障WiFi覆盖达到无盲区;
  • 要求保障网络系统稳定,具备优质的无线网络信号;
  • 通过安装多个无线AP,在宿舍区域建立WiFi无缝漫游,保障WiFi时刻在线;
  • 采用吸顶式无线AP,在保障不损坏墙体结构和美观的同时,避免大规模接线操作,减少项目成本;





    【系统设计】:

   1.链路设计:

       本次WiFi覆盖项目主要通过在2.3.4三层宿舍区域安装无线ap以达到项目覆盖需要,故在本项目的WiFi系统设计过程中,采用以能承载数百人在线的GW2智能网关为主控制端,下行接入poe交换机,并通过交换机对信号进行交互,以满足WiFi覆盖需求。


   2.平面规划图:



   考虑到宿舍楼区的建筑结构,以及达到WiFi无盲区的项目覆盖要求,在项目布局规划期间,我们采用支持定向180°WiFi覆盖的IN3212S--H-48无线AP来进行,并确保AP与AP间相隔数一定距离,每层安装4台,前期规划对宿舍楼内的2.3.4层进行WiFi覆盖,共采用12台无线AP。



        3.安装实景:


图为楼层内的吸顶AP


         此外,在每层各安装一台拓达POE 9口交换机对各层的无线AP进行接入管理,数据交互,以及对设备进行供电,更由此免去了因长距离供电产生的繁琐工序和网络风险。



图为拓达网关界面所显示的设备数据


   该系统的成功建设,不仅为该幼儿园提供了完善的WiFi覆盖解决方案,能够承载数百人同时进行WiFi使用的覆盖系统,更为项目提供了负载性强、信号优质的网络环境,为该幼儿园打造教学娱乐一体化的教育园地奠定了根基。

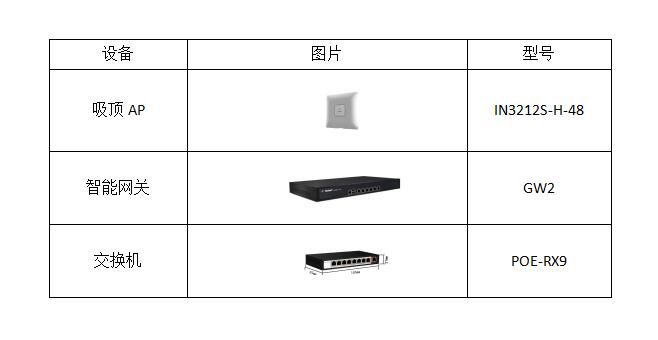

【应用设备】:
