拆船厂监控案例

浏览次数:1401   发布日期:2014-03-31





监控:3台
5.8G网桥:13台

广东省某拆船厂工程,厂区很大,由于历史的问题,规划的乱,东一块,西一块,给这个工程增加不少的难度。全厂分为3个区域。门口安装1080p监控。树木和楼房好多,监控室完全是看不到如何一个点。用有线是做不了的工程,我们最后采用了5.8g无线监控。
环境分析:

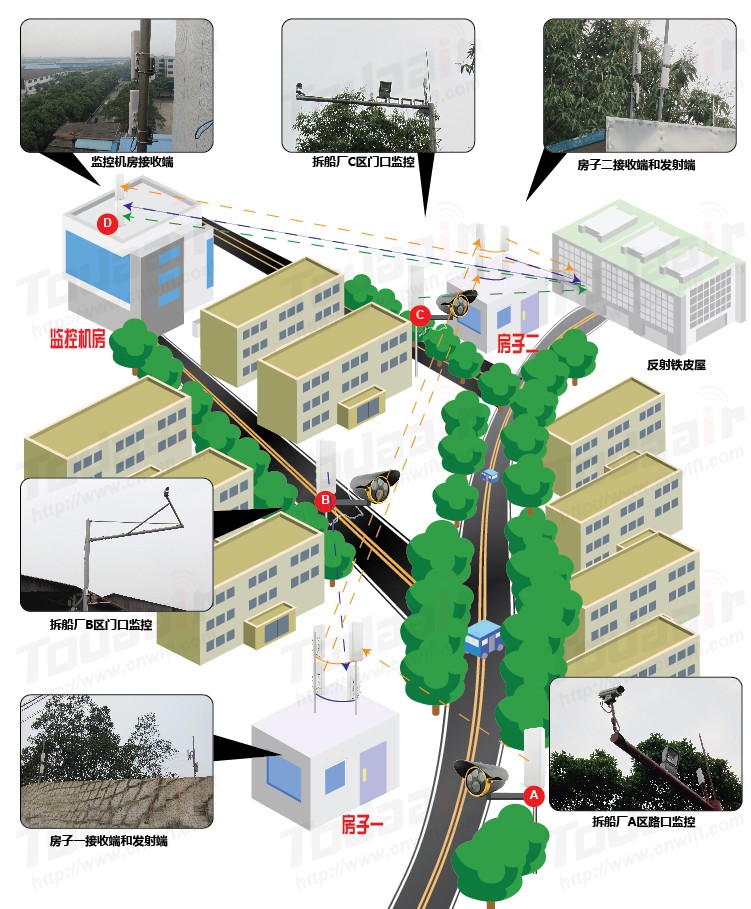

在一条主干道路,道路两旁种满了茂密的大树,他只能望到房子一。所以我们要把A的信号首先发到房子一上的接收点,再把信号用无线发送到房子二上的接收点。再汇总。

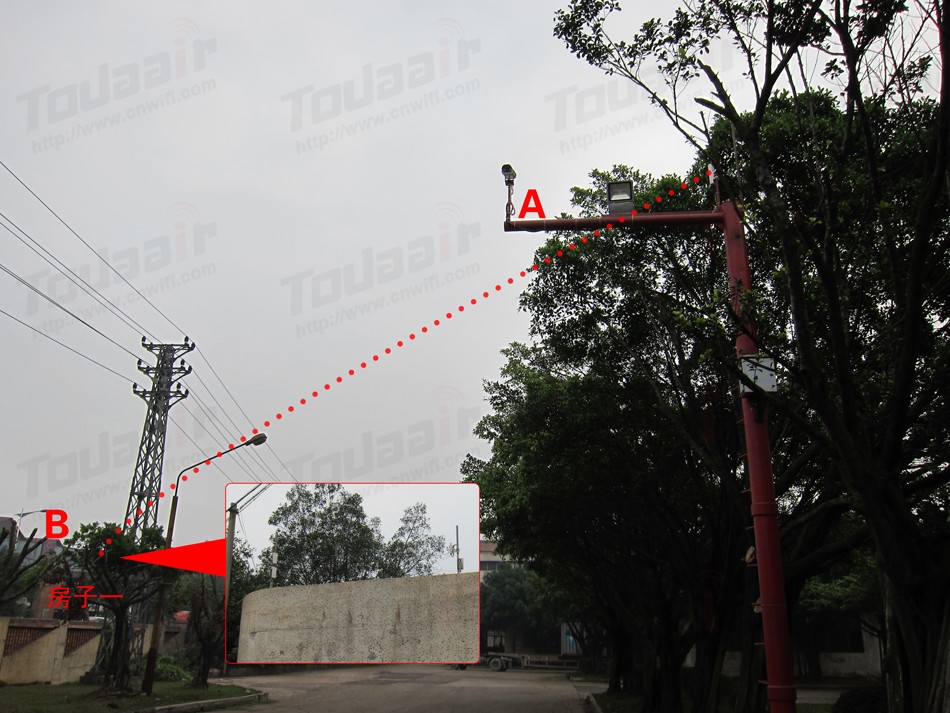

A点监控和房子一上的接收网桥

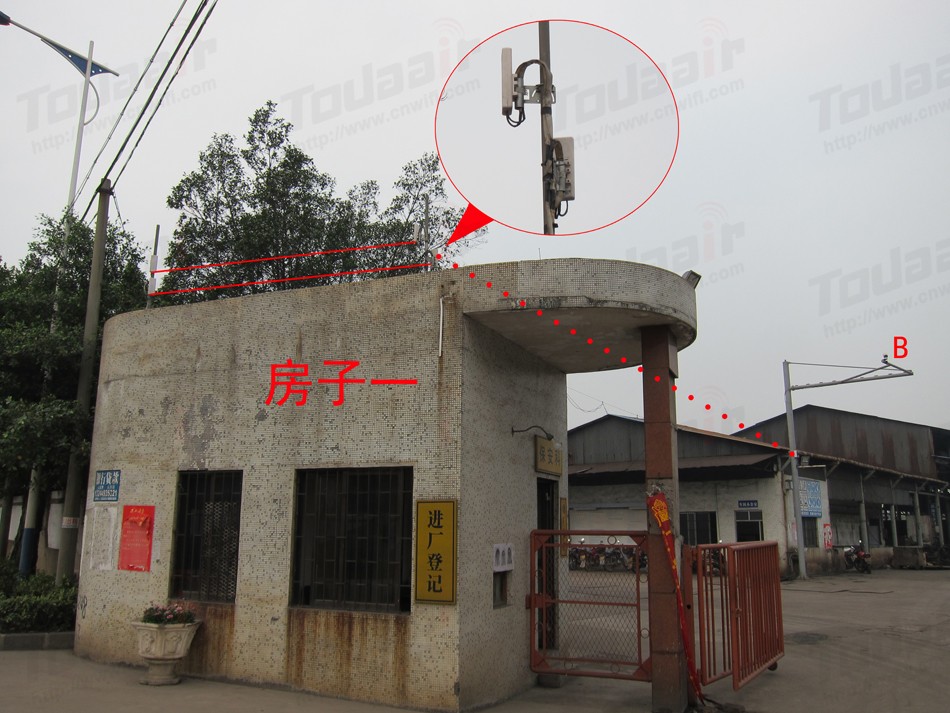

B点监控和房子一上的接收网桥

B点是 1080p的摄像头,B发到房子一上的接收点信号再转发。房子一上睇网桥把 A、B 2个摄像头的信号送到房子二上的接收点。

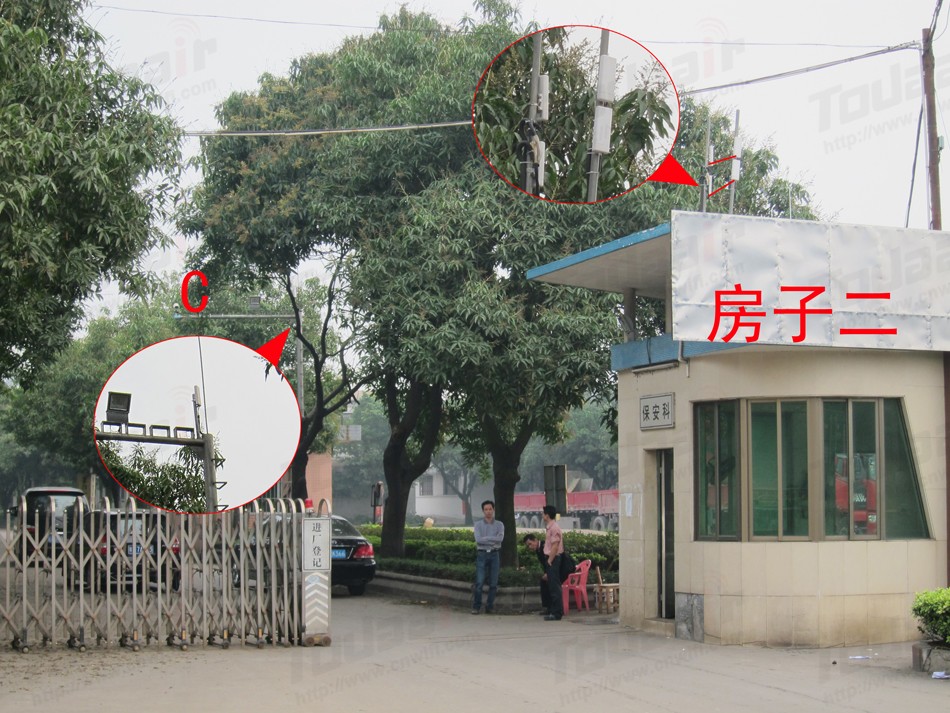

C点监控和房子二上的接收网桥

在最复杂的一个环境里,A、B、C 3个摄像头汇总在房子二上的网桥。在施工过程中我们发现监控室和房子二上的网桥不能通信,原因是树木太多了。后来测试了好长的时间,用了房子二对门的铁棚做了反射墙,解决了信号的问题。

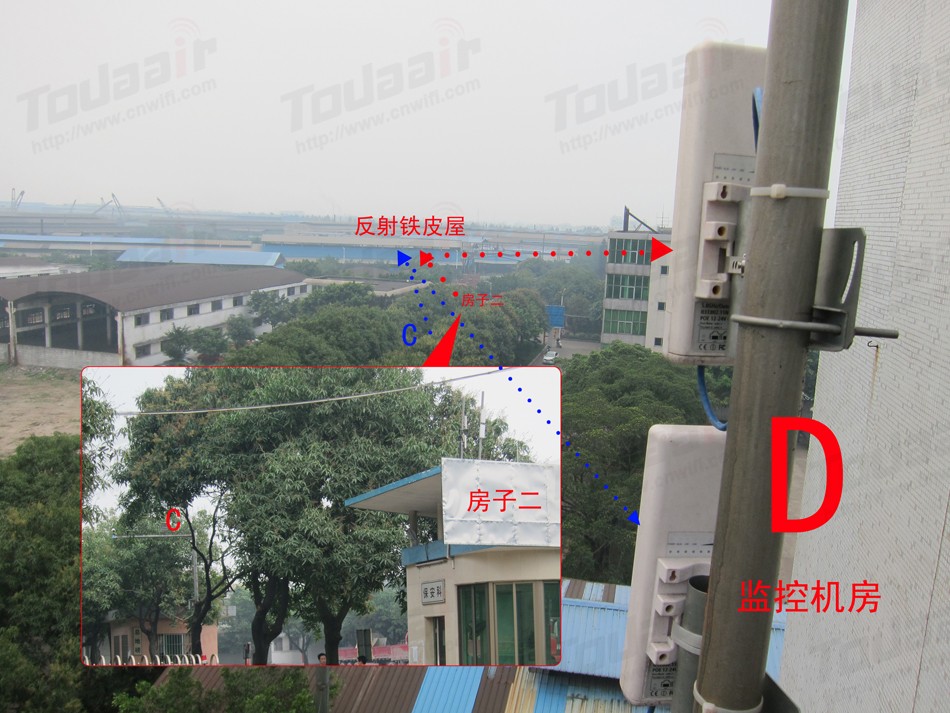

D点接收网桥和反射铁皮屋

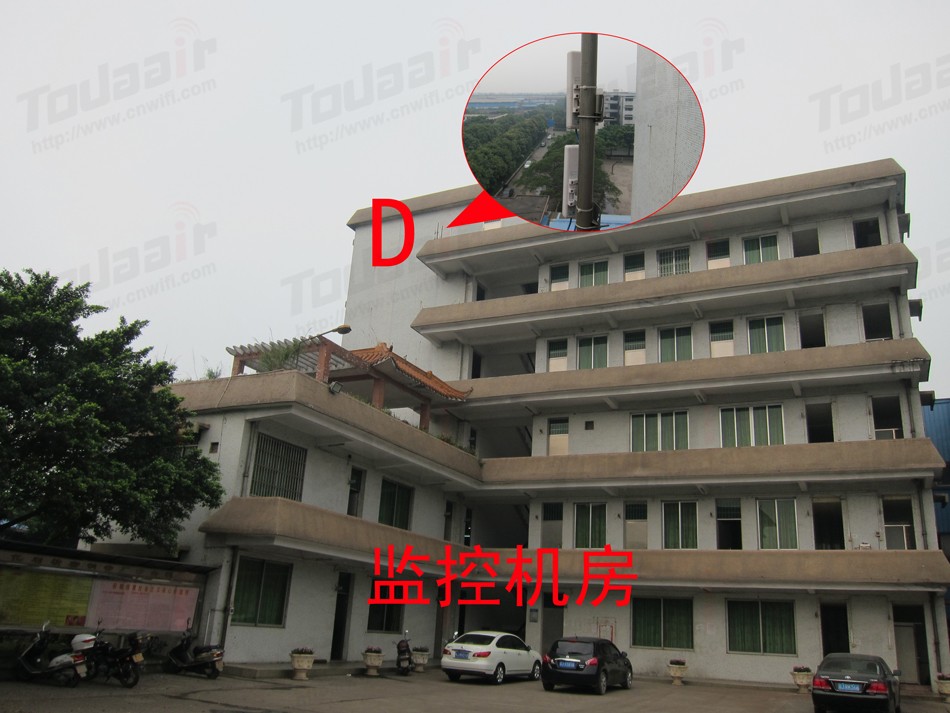

监控房和D点监控网桥



总结:
        这是工程师客户做的,看到了客户的经验是不到位的,在设置过程中应该用仰角支架可以解决c门到监控室的传输,但我们也看到了无线网络的灵活性,可以用反射的方式达到工程的效果,所以要多试,该工程是造价是9万元,只因为他是无线工程,科技创造了价值。该工程已经正常运转1年了,再次证明无线网桥在监控行业中的灵活,稳定的应用!
