平安乡镇无线监控案例

浏览次数:1871   发布日期:2014-10-23



一、方案背景

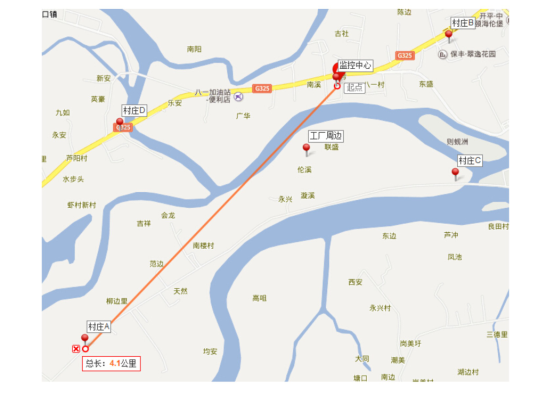

        某乡镇为满足治安环境监控及道路监控的安防需要,要求在重点治安区域必须设立监控点,实时监控治安区域的情况,打造一个平安祥和的乡镇。在我们勘察了乡镇周围的环境,并发现了以下一系列问题:
1. 监控中心设立在村委会,监控点分布在主控中心的四面八方,较为散乱。
2. 有些监控点离监控中心距离4km。
3. 监控中心和监控点之间多有障碍物,障碍物多为树木和楼房。
4. 各个监控点途经马路,田地和房屋,不方便布线,只可采用无线的方式。
5. 需要传输的图像较多,监控点位总共有23个。



二、需求分析
1. 对村落出入口,主干道,周界及其它重点区域进行监视,实时监控和记录进出村落车辆信息,并对可疑人员实现追踪查看,提供高清画质分别可疑人员特征。2. 主控室设在村委会里面,需要实时录像。
3. 主控中心电视墙由4台32寸液晶监视器组成,可以通过电视墙轮巡或手动切换显示前端所有的视频图像。



三、系统拓朴图





组网说明
1. 针对不同距离的村庄及道路选用传输设备
村庄A与监控中心有4公里距离, 这些区域环境复杂难以布线,建议选用我司自主研发生产的无线网桥CN326-H,该款采用高通AR9341+SiGe5004L芯片,传输距离达5公里,传输带宽达40MB/S,传输画质均非常清晰.
村庄B和工厂周边道路与监控中心有2公里距离, 这些区域环境复杂难以布线,建议选用我司自主研发生产的无线网桥CN356-H,该款采用高通AR9344+SE2576L芯片,传输距离达3公里,传输带宽达40MB/S,传输画质均非常清晰




2. 监控前端
主要在村落出入口,主要道路及周界等重要区域,都是室外环境的监控,环境比较复杂,对摄像机的防水、稳定性有一定的要求,所以采用网络高清130万像素摄像枪。针对在种植田地,鱼塘,道路交叉口,公共区域等范围较广的区域,采用网络高清130万像素摄像枪,用户可以通过后端设备进行远程操作控制,实现全方位监控,覆盖每一个盲区,并可以通过预置位的设置事项告警的联动,大大提高整个系统的联动能力。

3. 主控中心
对各监控设备:前端摄像机,球机,高清解码器等设备统一管理。对监控设备,服务器的运行状态进行实时监控,对前端设备进行统一校时,对用户权限进行集中配置。


四、方案分析
1. 本方案前端摄像机采用网络摄像机+数字硬盘录像机形式,因此前端的摄像机占用带宽4M左右,每个点最多需要12M带宽,因此设备采用300M和150M设备的无线网桥来混合使用,保证了整个设计链路带宽足够富余。

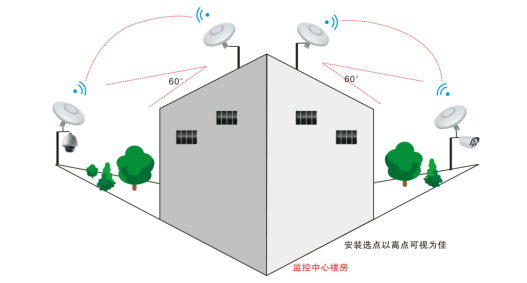

2. 本方案使用的无线设备均为内置60度定向天线的无线网桥,安装调试方便。由于此项目的点位较多且散乱,环境也比较复杂,设备安装的角度尽可能高点,从而避开树木以及房屋。
3. 设备的安装角度是影响信号强度的主要因素之一,因而,在安装无线网桥的时候需要注意调整设备的角度,可利用仰角支架来解决。



4. 主控中心的交换机采用16口以上的POE交换机,有些监控点是两个或三个设备的,则采用8口POE交换机或者普通交换机来解决。
5. 有些地方由于有障碍物遮挡,则利用中继的方式来解决。
6. 为节省成本,采用一组300M无线网桥分别带3-4个720P的摄像头。前端摄像头可配合300M或是150M的无线网桥来使用。若是只带一个摄像头则可使用150M的无线网桥,带3-4个可通过交换机连接一个300M的无线网桥。
7. 由于点位较多且相对密集,或会互相干扰,因而采用2.4G,2.3G和5.8G三种频率混合使用。
